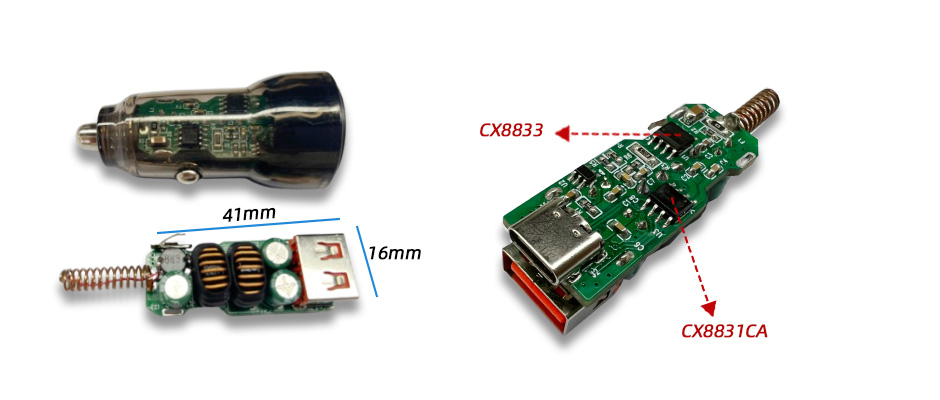

這款車充具備1A1C雙快充接口，能夠同時為兩部手機快充。USB-C口支持30W PD快充，USB-A口支持30W快充，最大總輸出功率為60W。雙口同時使用時支持功率自動分配，滿足手機和筆記本電腦同時充電需求。這款車充USB-C接口采用多協議集成DC-DC同步降壓轉換器CX8831CA。USB-A口采用CX8833+協議芯片CX2907組成。整個方案外圍元件精簡。是一款小體積、高集成、高性能的多協議雙口車充解決方案。

  方案參數如下：

  USB-A輸出 : 5V/3A, 9V/3A, 12V/2.5A  30W（Max）

  USB-C輸出 : 5V/3A, 9V/3A,12V/2.5A  30W（Max）

  總輸出功率：60W

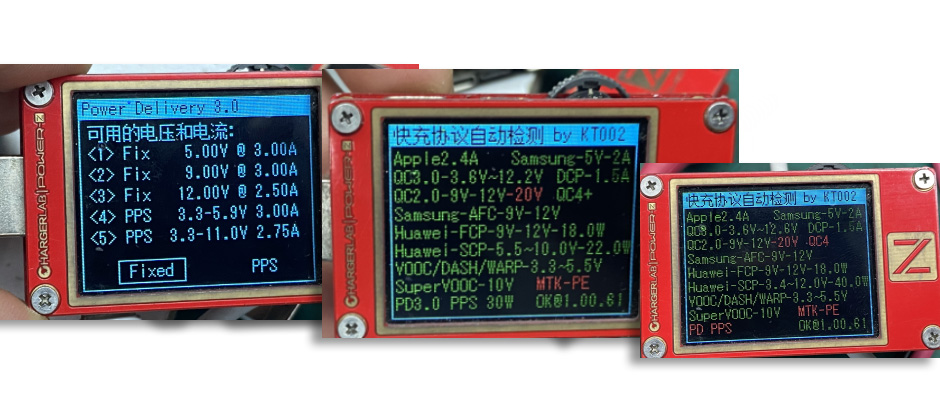

  使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、QC2.0、QC3.0、AFC、FCP、SCP、VOOC、DCP協議。

  另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、VOOC、PD3.0快充協議。

  此外還具備5V3A、9V3A、12V2.5A三組固定電壓檔位。PPS:3.3-5.9V 3A / PPS:3.3-11V 2.75A

  USB-A口采用CX8833降壓5V輸出。這是一款30V耐壓，3.1A輸出同步整流降壓轉換器，CX8833無需外部補償，可以依靠自身內置穩定環路實現恒流以及恒壓控制，同時具備線纜壓降補償功能采用SOP-8L封裝，適用于車載充電器，充電器等。

  USB-C口電路采用多協議集成DC-DC同步降壓轉換器CX8831CA進行降壓和協議識別控制輸出電壓。這是一款集成多種快充協議的降壓SoC芯片，支持USB Type-C 和 PD3.1 協議，支持高通 QC2.0/3.0/3.0+協議，支持華為 FCP/SCP/HVSCP 協議，支持VOOC 協議，支持聯發科 PE2.0 協議，支持MTK PE快充，支持三星 AFC 協議，支持USB BC1.2 DCP協議以及 Apple2.4A充電規范的完整解決方案。采用ESOP-8L封裝，可有效減少外圍元件。

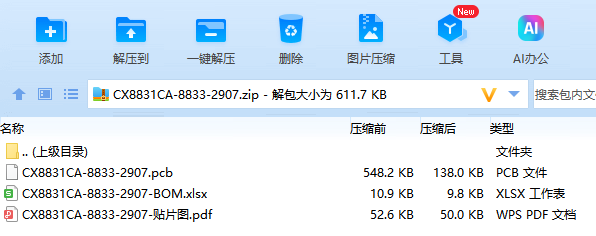

  該款車充配備1A1C接口，其中C口兼容QC2.0/3.0、AFC、FCP、SCP、VOOC、PD3.0快充協議，使用時可同時為兩臺手機充電。誠芯微30W 1A1C車充PD快充Demo設計方案開發資料領取，請咨詢官方客服。
