TCL集團在電視、手機、家電、3C數碼等領域有著豐富的產品線和卓越的技術實力。品類非常全面，能夠滿足消費者的日常生活需求。今天拆解的是一款TCL單C口30W氮化鎵快充充電器，這款氮化鎵充電器支持100-240Vac輸入，輸出功率為30W，輸出支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓輸出和3.3-11V3A PPS一組電壓檔位。且支持華為和三星手機快充，對主流的手機都有很好的快充兼容性，滿足為手機和筆記本電腦充電。

TCL 30W快充充電器外觀

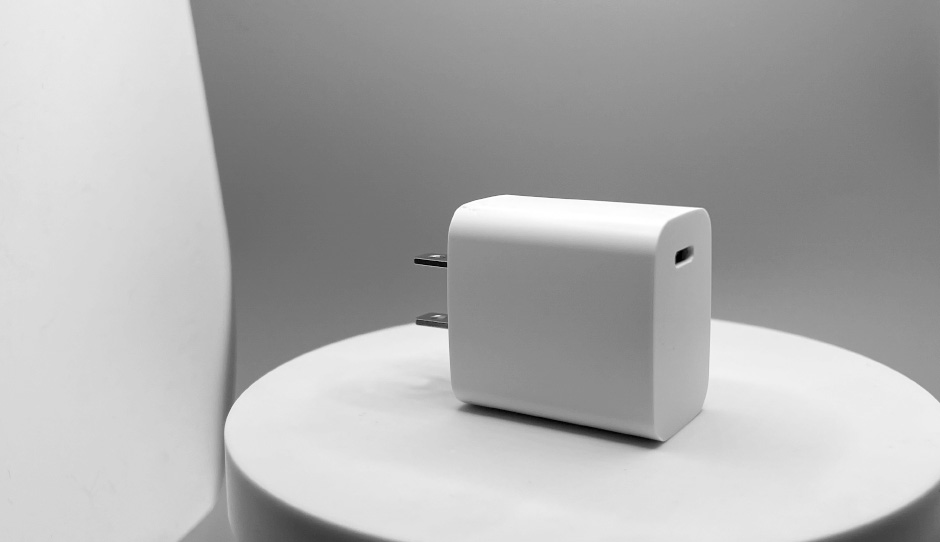

充電器為經典直板造型設計，采用PC防火材質白色外殼，機身表面啞光工藝處理，整體設計風格簡約。輸出端配置單C接口，接口膠芯均為橙色配色。

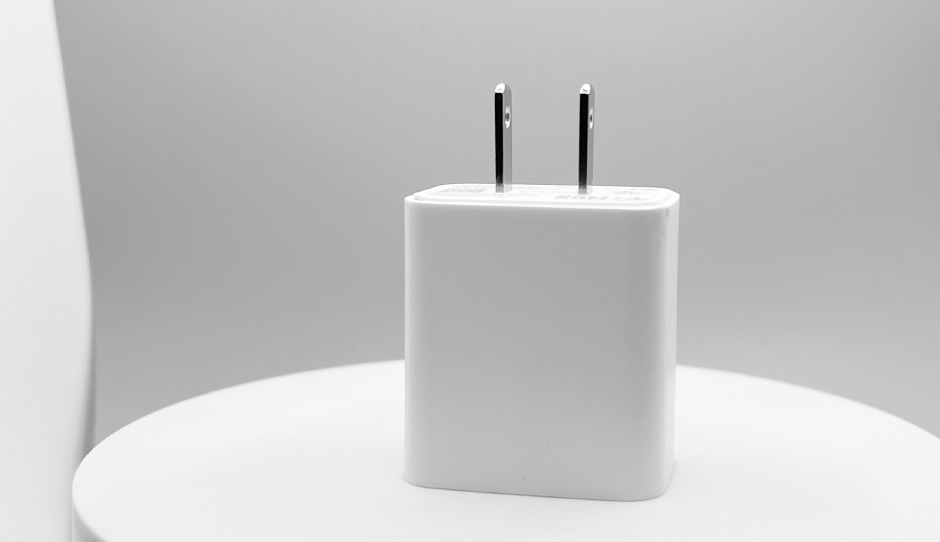

充電器配置固定式美規插腳。

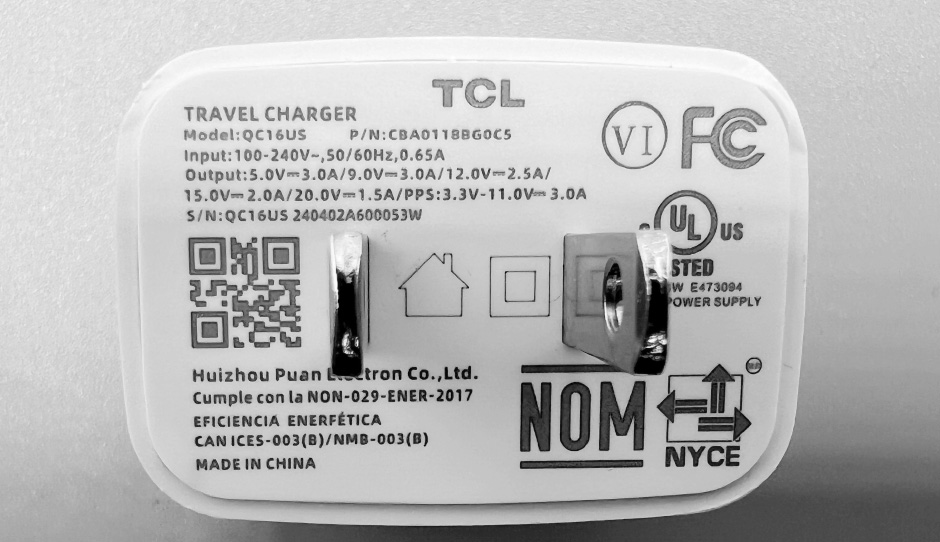

輸入端外殼印有充電器參數

輸入：100-240V~50/60Hz 0.65A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-11V3A Max

制造商：HuiZhou Puan Electron CO.,Ltd.

充電器通過了FC、UL、NOM等多項認證。

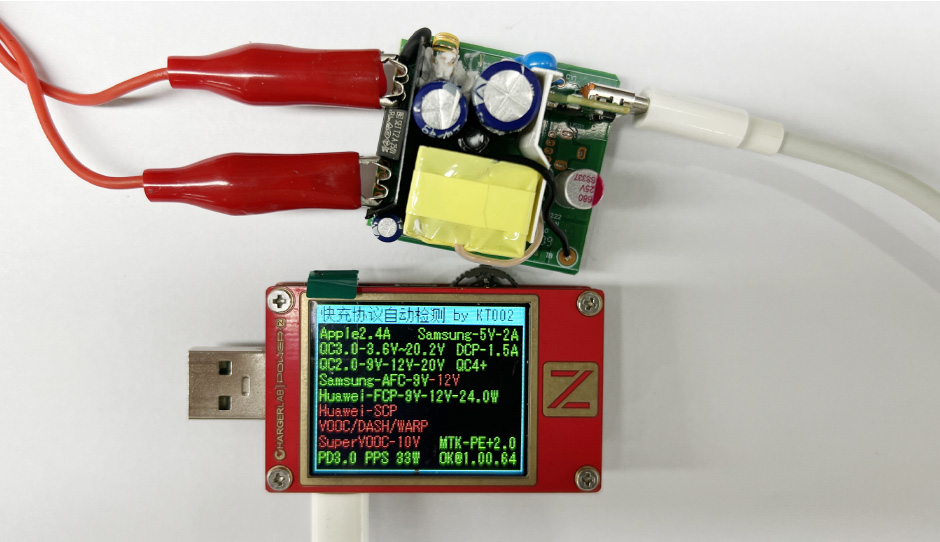

測得USB-C口支持QC3.0/4+、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充電協議。

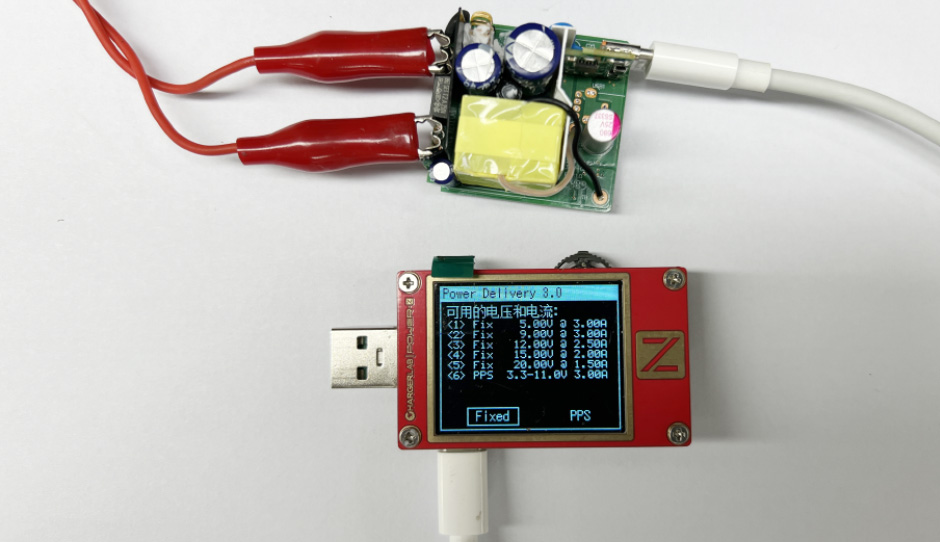

PDO報文顯示USB-C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A PPS一組電壓檔位。

TCL 30W快充充電器拆解

測得PCBA模塊長度為38.39mm。

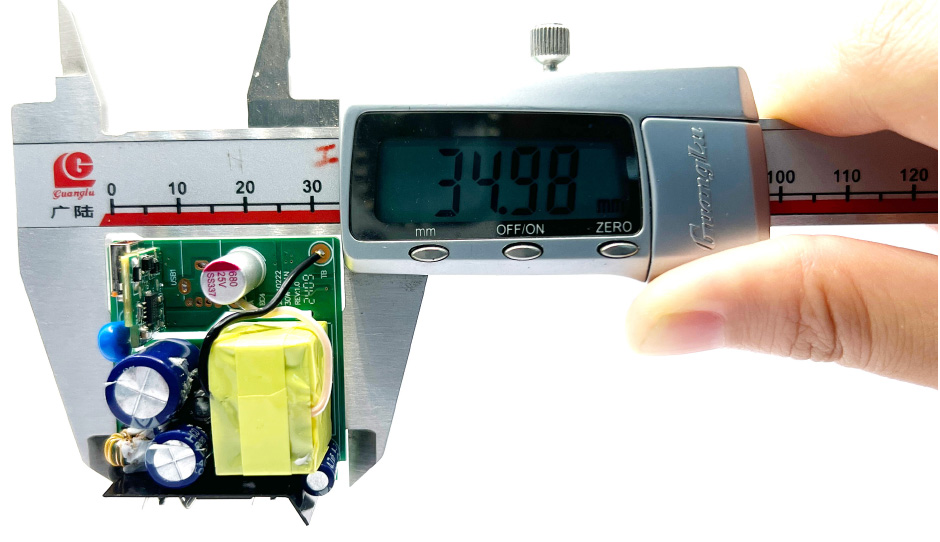

寬度為34.98mm。

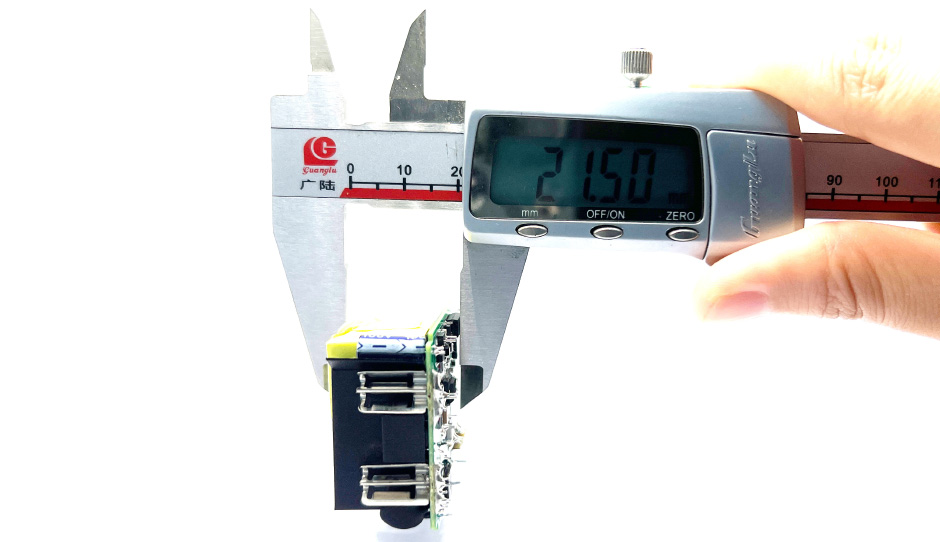

高度為21.5mm。

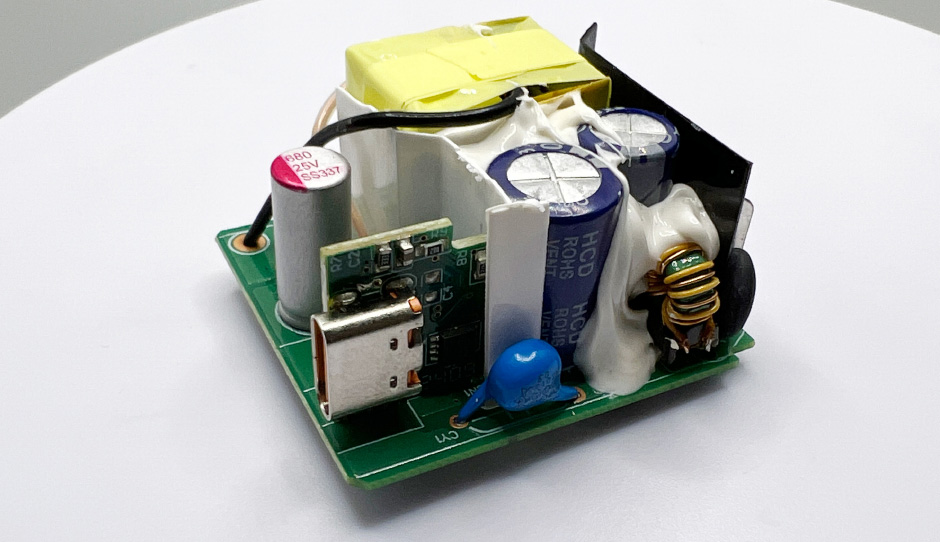

PCBA模塊正面電容與變壓器之間打膠填充固定。

PCB主板正面空間富余，器件布局相對稀疏不易積熱，變壓器打膠加固，USB-C模組焊接在獨立小板上。

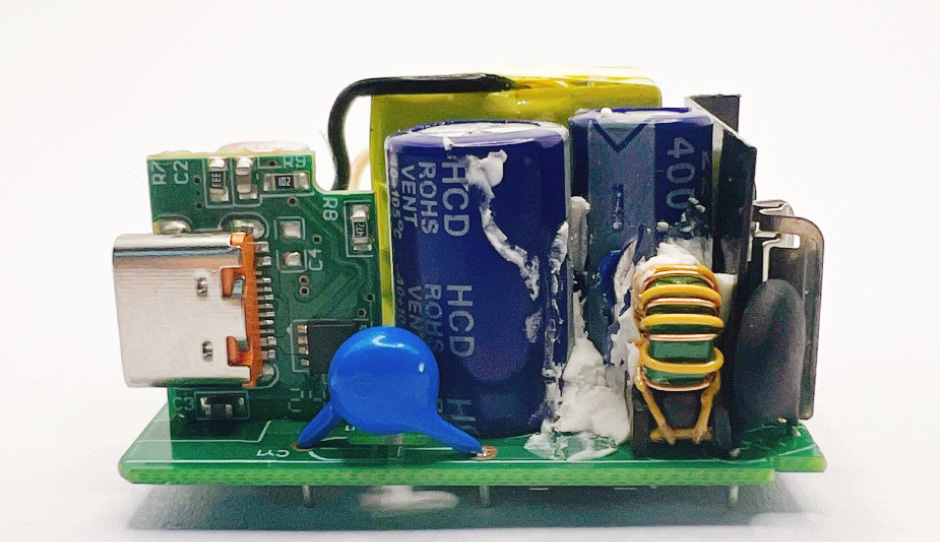

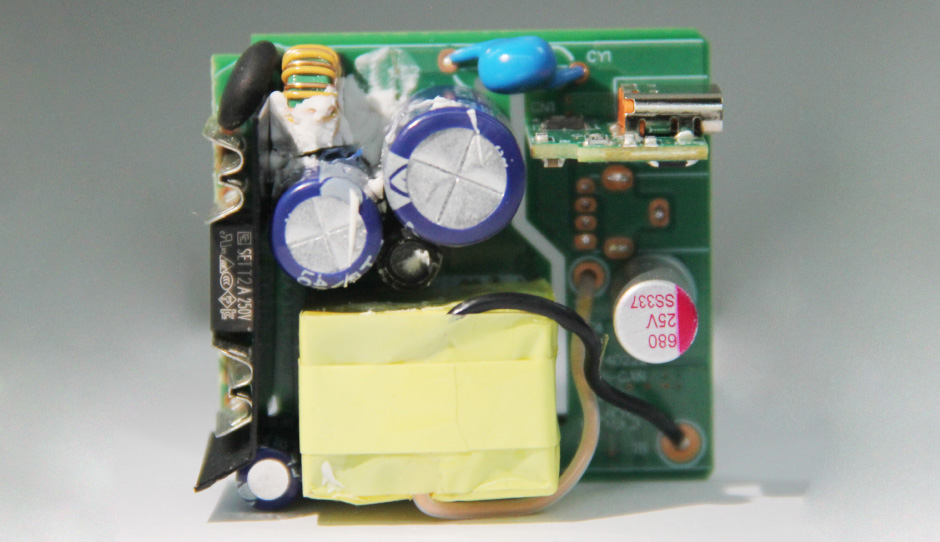

PCBA模塊正面一覽，左上角焊接熱敏電阻NTC與共模電感，左中焊接保險絲，左下角焊接電解電容與變壓器，變壓器上方為工字電感和兩顆電解電容。右上角焊接協議小板和Type-C母座，旁邊為一顆固態電容。

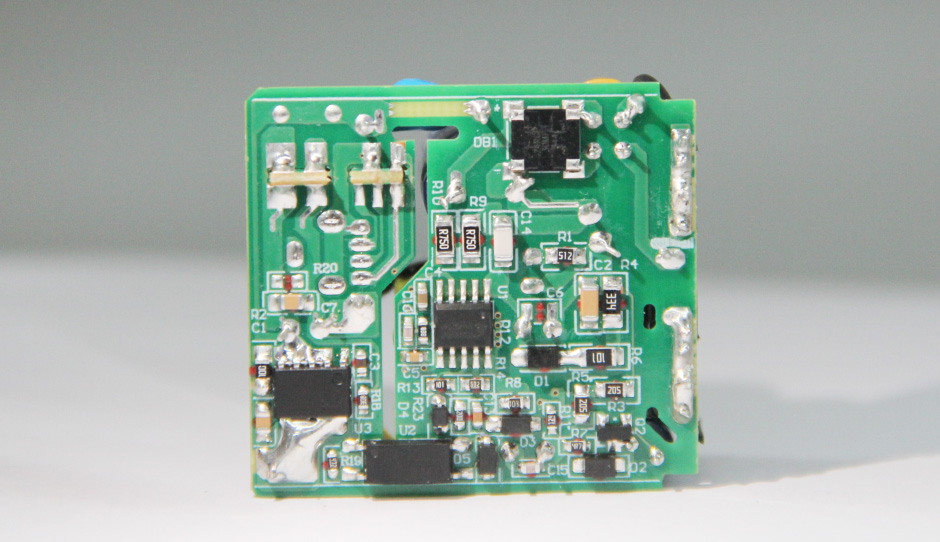

主板背面設有整流橋、開關電源初次級芯片、光耦。

板子一側設有協議小板、MOS、藍色Y電容、電解電容和共模電感。

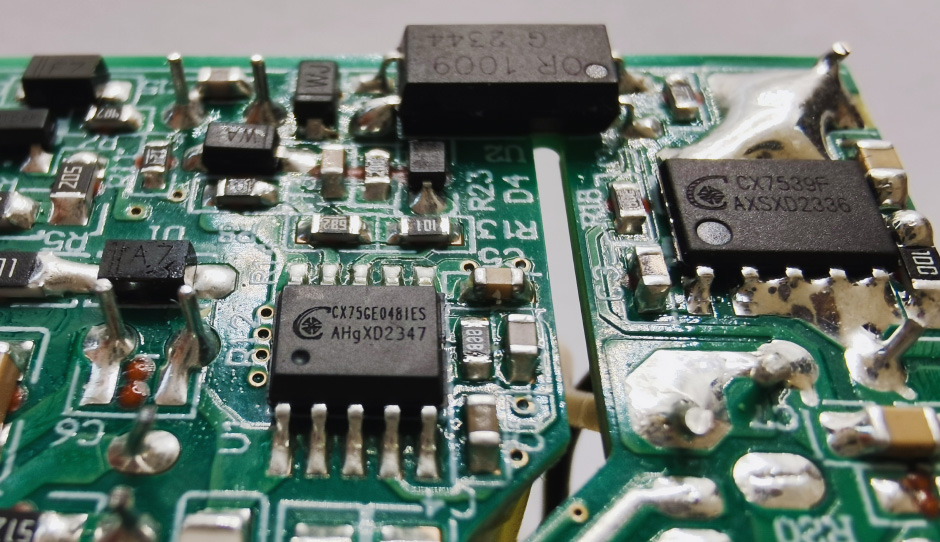

充電器主控芯片來自誠芯微科技，型號CX75GE048IES，高性能高頻QR控制器與GaN功率器件的完美結合，更加利于發揮GaN器件低阻抗、低開關損耗的優良性能；QR工作模式，可支持200kHz開關頻率；提高系統的功率密度，滿足日趨小型化的需求。

誠芯微快充方案已被Moto、AT&T、hoco.、貝爾金、倍思、品勝、GPE、tamas、歐姆電機、aigo、新斯寶、佳域、羽博、飛利浦、第一衛等知名品牌的數十款產品采用。

次級同步整流芯片采用誠芯微CX7539F，CX7539F是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150kHz的開關頻率應用,并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

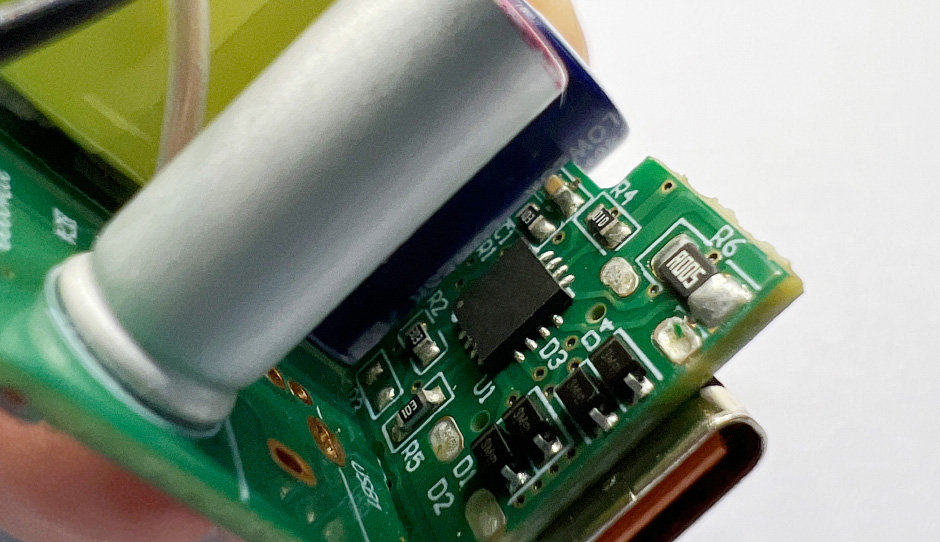

協議芯片特寫。

拆解總結：

TCL這款30W氮化鎵充電器為直板造型設計，搭配美規固定插腳，充電器為USB-C輸出接口，支持QC3.0/4+和華為FCP快充，以及三星AFC快充，該款氮化鎵充電器內部采用誠芯微整套CX75GE048IES+CX7539F電源方案，得益于誠芯微科技高集成方案的使用，可有效精簡外圍電路以及降低設計難度，充電器內部電容與變壓器打膠固定，初次級之間通過隔離板絕緣，內部用料和設計都很可靠。
